Як базову прийняли швидкість прогину балкових зразків v = 0,5 мм/хв

(швидкість навантаження). Результати експериментів подані у вигляді J–R

кривих як залежностей J–Δа (рис. 3.6), а їх кількісний аналіз у табл. 3.7.

700

600

500
1
J, Н/мм 400 4
3

300

200 2

100

0
0,0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6
a, мм

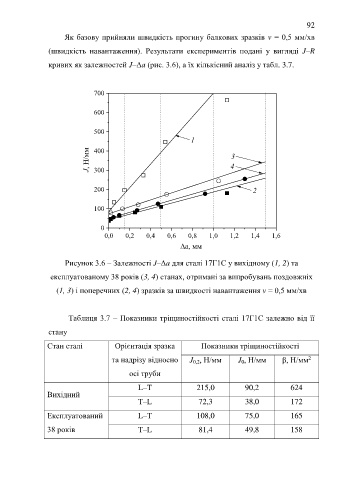

Рисунок 3.6 – Залежності J–Δа для сталі 17Г1С у вихідному (1, 2) та

експлуатованому 38 років (3, 4) станах, отримані за випробувань поздовжніх

(1, 3) і поперечних (2, 4) зразків за швидкості навантаження v = 0,5 мм/хв

Таблиця 3.7 – Показники тріщиностійкості сталі 17Г1С залежно від її

стану

Стан сталі Орієнтація зразка Показники тріщиностійкості

2
та надрізу відносно J 0,2, Н/мм J 0, Н/мм β, Н/мм
осі труби

L–T 215,0 90,2 624
Вихідний
T–L 72,3 38,0 172

Експлуатований L–T 108,0 75,0 165

38 років T–L 81,4 49,8 158
