Page 107 - Дисертаця Венгринюк

107

Експлуатованій сталі властиві дещо інші закономірності формування

рівня HES (рис. 3.16в, г). За помірної інтенсивності катодної поляризації
2
(i = 0,05 мА/cм ) найчутливішим показав себе показник по старту тріщини для
поздовжніх зразків, тоді як для поперечних не виявили кількісної різниці для

2
запропонованих показників типу HES (рис. 3.16г, І). За режиму i = 1,0 мА/cм
та використання поздовжніх зразків найефективнішим для оцінювання

деградації виявився показник HES , для поперечних – HES .
ψ
J0

a б

в г

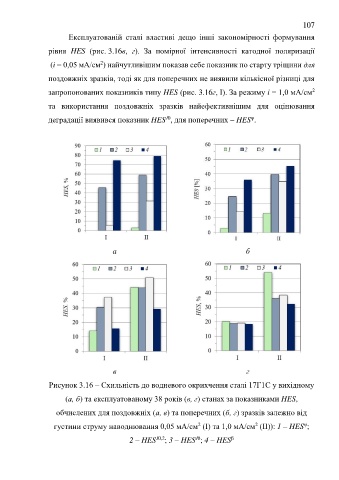

Рисунок 3.16 – Схильність до водневого окрихчення сталі 17Г1С у вихідному

(а, б) та експлуатованому 38 років (в, г) станах за показниками HES,

обчислених для поздовжніх (а, в) та поперечних (б, г) зразків залежно від
2
ψ
2
густини струму наводнювання 0,05 мА/см (І) та 1,0 мА/см (ІІ)): 1 – HES ;
J0
β
2 – HES J0,2 ; 3 – HES ; 4 – HES
