Page 106 - Дисертаця Венгринюк

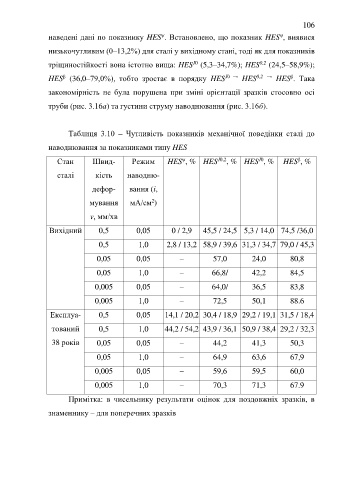

106

ψ
ψ
наведені дані по показнику HES . Встановлено, що показник HES , виявися
низькочутливим (0–13,2%) для сталі у вихідному стані, тоді як для показників

J0
0,2
тріщиностійкості вона істотно вища: HES (5,3–34,7%); HES (24,5–58,9%);
0,2 →
β
β
HES (36,0–79,0%), тобто зростає в порядку HES J0 → HES HES . Така
закономірність не була порушена при зміні орієнтації зразків стосовно осі
труби (рис. 3.16а) та густини струму наводнювання (рис. 3.16б).

Таблиця 3.10 – Чутливість показників механічної поведінки сталі до

наводнювання за показниками типу HES

ψ
Стан Швид- Режим HES , % HES J0,2 , % HES , % HES , %
β
J0
сталі кість наводню-
дефор- вання (i,

2
мування мА/см )
v, мм/хв

Вихідний 0,5 0,05 0 / 2,9 45,5 / 24,5 5,3 / 14,0 74,5 /36,0

0,5 1,0 2,8 / 13,2 58,9 / 39,6 31,3 / 34,7 79,0 / 45,3

0,05 0,05 – 57,0 24,0 80,8

0,05 1,0 – 66,8/ 42,2 84,5

0,005 0,05 – 64,0/ 36,5 83,8

0,005 1,0 – 72,5 50,1 88.6

Експлуа- 0,5 0,05 14,1 / 20,2 30,4 / 18,9 29,2 / 19,1 31,5 / 18,4

тований 0,5 1,0 44,2 / 54,2 43,9 / 36,1 50,9 / 38,4 29,2 / 32,3

38 років 0,05 0,05 – 44,2 41,3 50,3

0,05 1,0 – 64,9 63,6 67,9

0,005 0,05 – 59,6 59,5 60,0

0,005 1,0 – 70,3 71,3 67.9
Примітка: в чисельнику результати оцінок для поздовжніх зразків, в

знаменнику – для поперечних зразків
