Page 105 - Дисертаця Венгринюк

105

водневого окрихчення (рис. 3.15). На відміну цьому НES = 54% для

2
експлуатованої сталі після її наводнювання за i = 1 мА/см , підтверджуючи
закономірність вищої схильності до водневого окрихчення експлуатаційно

деградованої сталі. Крім того, отримали вищі значення показника НES для

поперечних зразків, якщо результати оцінювання порівнювати з відповідними

оцінками НES для поздовжніх зразків (рис. 3.15). Це свідчить про вирішальну

роль текстури сталі за умов, сприятливих для її водневого окрихчення.

4
50

40
ES  30

20
3

10 2
1
0
І ІІ

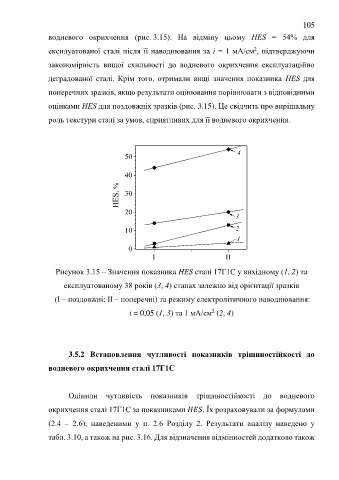

Рисунок 3.15 – Значення показника НES сталі 17Г1С у вихідному (1, 2) та

експлуатованому 38 років (3, 4) станах залежно від орієнтації зразків

(І – поздовжні; ІІ – поперечні) та режиму електролітичного наводнювання:

2
і = 0,05 (1, 3) та 1 мА/см (2, 4)

3.5.2 Встановлення чутливості показників тріщиностійкості до

водневого окрихчення сталі 17Г1С

Оцінили чутливість показників тріщиностійкості до водневого

окрихчення сталі 17Г1С за показниками . Їх розраховували за формулами

(2.4 – 2.6), наведеними у п. 2.6 Розділу 2. Результати аналізу наведено у

табл. 3.10, а також на рис. 3.16. Для відзначення відмінностей додатково також
