112

Отже, експериментальні дані рис. 3.18, а також у публікаціях [85–87],

продемонстрували підвищення чутливості сталі до оцінювання водневого

окрихчення зі зменшенням швидкості навантаження. Звідси для отримання

відповідних експериментальних оцінок слід намагатися вибирати швидкість

навантаження зразків, наближену до реальних умов експлуатації.

Для цього у роботі, базуючись на підходах лінійної механіки

руйнування, обчислено КІН для труби 1220 х 12 мм, яка знаходиться під дією

тиску газу, за наявності у її стінці на внутрішній поверхні тріщиноподібного

дефекту з осьовою або коловою орієнтацією (рис. 3.19) [180] з такими

параметрами: глибина a = 1 і 2 мм та співвідношення глибини тріщини до

півдовжини a/c = 1/3 та 2/3. Для обґрунтування критерію, побудованого на

оцінюванні в’язкості руйнування сталі магістрального газопроводу за дії

водню, вибрали два значення тиску водню у трубі: 3,5 MПa та 7,5 MПa.

а б

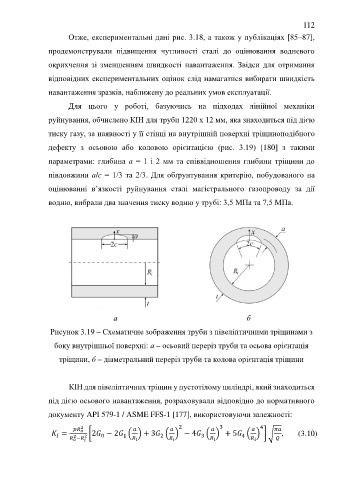

Рисунок 3.19 – Схематичне зображення труби з півеліптичними тріщинами з

боку внутрішньої поверхні: а – осьовий переріз труби та осьова орієнтація

тріщини, б – діаметральний переріз труби та колова орієнтація тріщини

КІН для півеліптичних тріщин у пустотілому циліндрі, який знаходиться

під дією осьового навантаження, розраховували відповідно до нормативного

документу API 579-1 / ASME FFS-1 [177], використовуючи залежності:

2 2 3 4
= [2 − 2 ( ) + 3 ( ) − 4 ( ) + 5 ( ) ] √ , (3.10)
3
2
1

4
0
2
− 2
