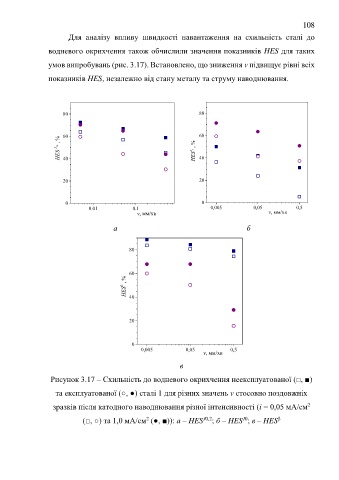

Page 108 - Дисертаця Венгринюк

108

Для аналізу впливу швидкості навантаження на схильність сталі до

водневого окрихчення також обчислили значення показників HES для таких

умов випробувань (рис. 3.17). Встановлено, що зниження v підвищує рівні всіх

показників HES, незалежно від стану металу та струму наводнювання.

80 80

60 60
HES J 0,2 , % 40 HES J 0 , % 40

20 20

0 0
0.01 0.1 0,005 0,05 0,5
v, мм/хв v, мм/хв

а б

80

60
HES  , % 40

20

0
0,005 0,05 0,5
v, мм/хв
в

Рисунок 3.17 – Схильність до водневого окрихчення неексплуатованої (□, ■)

та експлуатованої (○, ●) сталі 1 для різних значень v стосовно поздовжніх

2
зразків після катодного наводнювання різної інтенсивності (і = 0,05 мА/см
2
β
J0
(□, ○) та 1,0 мА/см (●, ■)): а – HES J0,2 ; б – HES ; в – HES
