Page 111 - Дисертаця Венгринюк

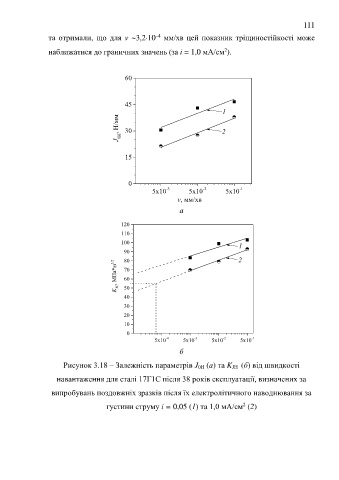

111

–4
та отримали, що для v 3,210 мм/хв цей показник тріщиностійкості може
2
наближатися до граничних значень (за і = 1,0 мА/см ).

60

45
1
J 0Н , Н/мм 30 2

15

0
5x10 -3 5x10 -2 5x10 -1
v, мм/хв
а

120
110
100 1
90 2
80
K JC , MПа*м 1/2 70

60
50
40
30
20
10
0
5x10 -4 5x10 -3 5x10 -2 5x10 -1

б
v, мм/хв
Рисунок 3.18 – Залежність параметрів J 0Н (а) та K JН (б) від швидкості

навантаження для сталі 17Г1С після 38 років експлуатації, визначених за

випробувань поздовжніх зразків після їх електролітичного наводнювання за

густини струму i = 0,05 (1) та 1,0 мА/см (2)
2
