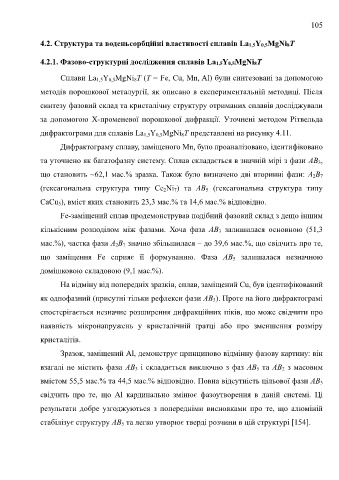

Page 110 - Thesis_Oprysk_Volodymyr

105

4.2. Структура та воденьсорбційні властивості сплавів La1,5Y0,5MgNi8T

4.2.1. Фазово-структурні дослідження сплавів La1,5Y0,5MgNi8T

Сплави La 1,5Y 0,5MgNi 8T (T = Fe, Cu, Mn, Al) були синтезовані за допомогою

методів порошкової металургії, як описано в експериментальній методиці. Після

синтезу фазовий склад та кристалічну структуру отриманих сплавів досліджували

за допомогою Х-променевої порошкової дифракції. Уточнені методом Рітвельда

дифрактограми для сплавів La 1,5Y 0,5MgNi 8T представлені на рисунку 4.11.

Дифрактограму сплаву, заміщеного Mn, було проаналізовано, ідентифіковано

та уточнено як багатофазну систему. Сплав складається в значній мірі з фази AB 3,

що становить ~62,1 мас.% зразка. Також було визначено дві вторинні фази: A 2B 7

(гексагональна структура типу Ce 2Ni 7) та AB 5 (гексагональна структура типу

CaCu 5), вміст яких становить 23,3 мас.% та 14,6 мас.% відповідно.

Fe-заміщений сплав продемонстрував подібний фазовий склад з дещо іншим

кількісним розподілом між фазами. Хоча фаза AB 3 залишилася основною (51,3

мас.%), частка фази A 2B 7 значно збільшилася – до 39,6 мас.%, що свідчить про те,

що заміщення Fe сприяє її формуванню. Фаза AB 5 залишалася незначною

домішковою складовою (9,1 мас.%).

На відміну від попередніх зразків, сплав, заміщений Cu, був ідентифікований

як однофазний (присутні тільки рефлекси фази AB 3). Проте на його дифрактограмі

спостерігається незначне розширення дифракційних піків, що може свідчити про

наявність мікронапружень у кристалічній ґратці або про зменшення розміру

кристалітів.

Зразок, заміщений Al, демонструє принципово відмінну фазову картину: він

взагалі не містить фази AB 3 і складається виключно з фаз AB 5 та AB 2 з масовим
вмістом 55,5 мас.% та 44,5 мас.% відповідно. Повна відсутність цільової фази AB 3

свідчить про те, що Al кардинально змінює фазоутворення в даній системі. Ці
результати добре узгоджуються з попередніми висновками про те, що алюміній

стабілізує структуру AB 5 та легко утворює тверді розчини в цій структурі [154].
