Page 108 - Thesis_Oprysk_Volodymyr

103

а) б)

в) г)

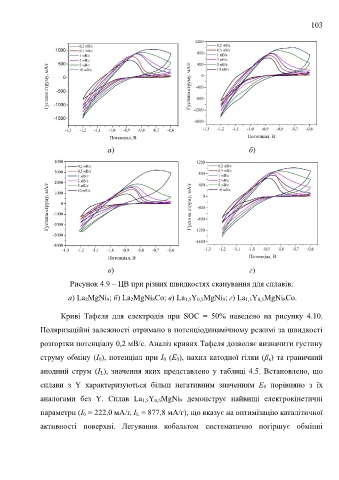

Рисунок 4.9 – ЦВ при різних швидкостях сканування для сплавів:

а) La 2MgNi 9; б) La 2MgNi 8Co; в) La 1,5Y 0,5MgNi 9; г) La 1,5Y 0,5MgNi 8Co.

Криві Тафеля для електродів при SOC = 50% наведено на рисунку 4.10.

Поляризаційні залежності отримано в потенціодинамічному режимі за швидкості

розгортки потенціалу 0,2 мВ/с. Аналіз кривих Тафеля дозволяє визначити густину

струму обміну (I 0), потенціал при I 0 (E 0), нахил катодної гілки (β к) та граничний

анодний струм (I L), значення яких представлено у таблиці 4.5. Встановлено, що

сплави з Y характеризуються більш негативним значенням E 0 порівняно з їх

аналогами без Y. Cплав La 1,5Y 0,5MgNi 9 демонструє найвищі електрокінетичні

параметри (I 0 = 222,0 мА/г, I L = 877,8 мА/г), що вказує на оптимізацію каталітичної

активності поверхні. Легування кобальтом систематично погіршує обмінні
