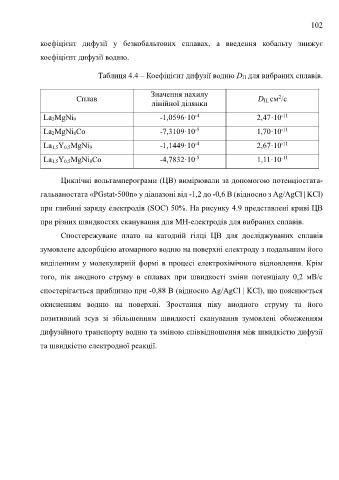

Page 107 - Thesis_Oprysk_Volodymyr

102

коефіцієнт дифузії у безкобальтових сплавах, а введення кобальту знижує

коефіцієнт дифузії водню.

Таблиця 4.4 – Коефіцієнт дифузії водню D H для вибраних сплавів.

Значення нахилу
2
Сплав D H, см /с
лінійної ділянки
-4
La 2MgNi 9 -1,0596·10 2,47·10 -11
-11
-5
La 2MgNi 8Co -7,3109·10 1,70·10
-11
-4
La 1,5Y 0,5MgNi 9 -1,1449·10 2,67·10
-5
-11
La 1,5Y 0,5MgNi 8Co -4,7832·10 1,11·10
Циклічні вольтамперограми (ЦВ) вимірювали за допомогою потенціостата-

гальваностата «PGstat-500n» у діапазоні від -1,2 до -0,6 В (відносно з Ag/AgCl | KCl)

при глибині заряду електродів (SOC) 50%. На рисунку 4.9 представлені криві ЦВ

при різних швидкостях сканування для MH-електродів для вибраних сплавів.

Спостережуване плато на катодній гілці ЦВ для досліджуваних сплавів

зумовлене адсорбцією атомарного водню на поверхні електроду з подальшим його

виділенням у молекулярній формі в процесі електрохімічного відновлення. Крім

того, пік анодного струму в сплавах при швидкості зміни потенціалу 0,2 мВ/с

спостерігається приблизно при -0,88 В (відносно Ag/AgCl | KCl), що пояснюється

окисненням водню на поверхні. Зростання піку анодного струму та його

позитивний зсув зі збільшенням швидкості сканування зумовлені обмеженням

дифузійного транспорту водню та зміною співвідношення між швидкістю дифузії

та швидкістю електродної реакції.
