Page 113 - Thesis_Oprysk_Volodymyr

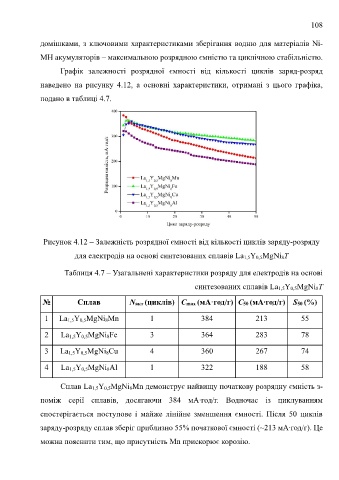

108

домішками, з ключовими характеристиками зберігання водню для матеріалів Ni-

MH акумуляторів – максимальною розрядною ємністю та циклічною стабільністю.

Графік залежності розрядної ємності від кількості циклів заряд-розряд

наведено на рисунку 4.12, а основні характеристики, отримані з цього графіка,

подано в таблиці 4.7.

Рисунок 4.12 – Залежність розрядної ємності від кількості циклів заряду-розряду

для електродів на основі синтезованих сплавів La 1,5Y 0,5MgNi 8T

Таблиця 4.7 – Узагальнені характеристики розряду для електродів на основі

синтезованих сплавів La 1,5Y 0,5MgNi 8T

№ Сплав Nакт (циклів) Cmax (мА·год/г) C50 (мА∙год/г) S50 (%)

1 La 1,5Y 0,5MgNi 8Mn 1 384 213 55

2 La 1,5Y 0,5MgNi 8Fe 3 364 283 78

3 La 1,5Y 0,5MgNi 8Cu 4 360 267 74

4 La 1,5Y 0,5MgNi 8Al 1 322 188 58

Сплав La 1,5Y 0,5MgNi 8Mn демонструє найвищу початкову розрядну ємність з-

поміж серії сплавів, досягаючи 384 мА∙год/г. Водночас із циклуванням

спостерігається поступове і майже лінійне зменшення ємності. Після 50 циклів

заряду-розряду сплав зберіг приблизно 55% початкової ємності (~213 мА∙год/г). Це

можна пояснити тим, що присутність Mn прискорює корозію.
