Page 109 - Thesis_Oprysk_Volodymyr
P. 109
104
характеристики, що особливо критично для La 1,5Y 0,5MgNi 8Co, де I 0 знижується
майже вдвічі відносно La 1,5Y 0,5MgNi 9.
Таблиця 4.5 – Електрохімічні параметри, визначені з аналізу поляризаційних
кривих Тафеля для вибраних сплавів
Сплав I 0, мА/г E 0, В β к, мВ/град. I L, mA/g
La 2MgNi 9 124,2 -1,051 -144,7 454,9
La 2MgNi 8Co 139,7 -1,055 -151,6 499,8
La 1,5Y 0,5MgNi 9 222,0 -1,063 -140,1 877,8
La 1,5Y 0,5MgNi 8Co 118,8 -1,061 -143,4 534,7

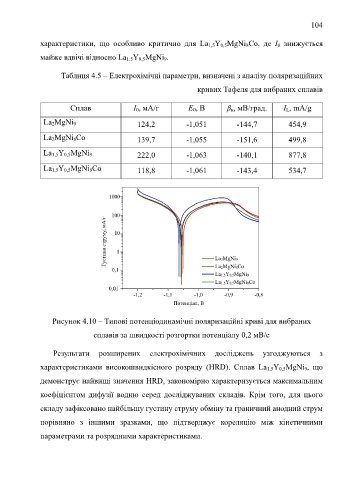

Рисунок 4.10 – Типові потенціодинамічні поляризаційні криві для вибраних
сплавів за швидкості розгортки потенціалу 0,2 мВ/с
Результати розширених електрохімічних досліджень узгоджуються з
характеристиками високошвидкісного розряду (HRD). Сплав La 1,5Y 0,5MgNi 9, що
демонструє найвищі значення HRD, закономірно характеризується максимальним
коефіцієнтом дифузії водню серед досліджуваних складів. Крім того, для цього
складу зафіксовано найбільшу густину струму обміну та граничний анодний струм
порівняно з іншими зразками, що підтверджує кореляцію між кінетичними
параметрами та розрядними характеристиками.
