Page 106 - Thesis_Oprysk_Volodymyr

101

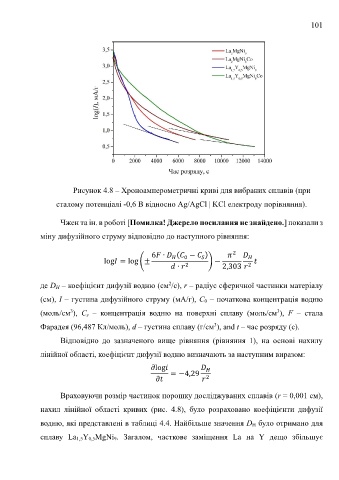

Рисунок 4.8 – Хроноамперометричні криві для вибраних сплавів (при

сталому потенціалі -0,6 В відносно Ag/AgCl | KCl електроду порівняння).

Чжен та ін. в роботі [Помилка! Джерело посилання не знайдено.] показали з

міну дифузійного струму відповідно до наступного рівняння:

6 ∙ ( − ) 2

0
log = log (± ) −
∙ 2 2,303 2
2
де D H – коефіцієнт дифузії водню (см /с), r – радіус сферичної частинки матеріалу
(см), I – густина дифузійного струму (мА/г), C 0 – початкова концентрація водню

3
3
(моль/см ), C s – концентрація водню на поверхні сплаву (моль/см ), F – стала
3
Фарадея (96,487 Кл/моль), d – густина сплаву (г/см ), and t – час розряду (с).
Відповідно до зазначеного вище рівняння (рівняння 1), на основі нахилу

лінійної області, коефіцієнт дифузії водню визначають за наступним виразом:

log
= −4,29
2

Враховуючи розмір частинок порошку досліджуваних сплавів (r = 0,001 см),

нахил лінійної області кривих (рис. 4.8), було розраховано коефіцієнти дифузії

водню, які представлені в таблиці 4.4. Найбільше значення D H було отримано для

сплаву La 1,5Y 0,5MgNi 9. Загалом, часткове заміщення La на Y дещо збільшує
