Page 112 - Thesis_Oprysk_Volodymyr

107

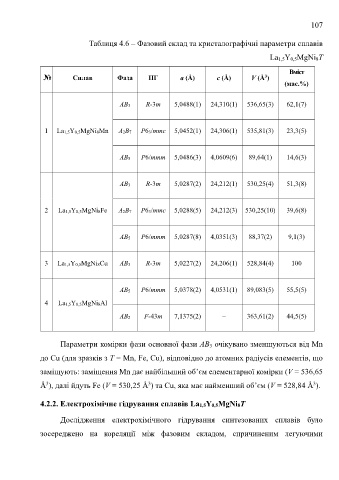

Таблиця 4.6 – Фазовий склад та кристалографічні параметри сплавів

La 1,5Y 0,5MgNi 8T

Вміст
3
№ Сплав Фаза ПГ a (Å) c (Å) V (Å )
(мас.%)

AB3 R-3m 5,0488(1) 24,310(1) 536,65(3) 62,1(7)

1 La1,5Y0,5MgNi8Mn A2B7 P63/mmc 5,0452(1) 24,306(1) 535,81(3) 23,3(5)

AB5 P6/mmm 5,0486(3) 4,0609(6) 89,64(1) 14,6(3)

AB3 R-3m 5,0287(2) 24,212(1) 530,25(4) 51,3(8)

2 La1,5Y0,5MgNi8Fe A2B7 P63/mmc 5,0288(5) 24,212(3) 530,25(10) 39,6(8)

AB5 P6/mmm 5,0287(8) 4,0351(3) 88,37(2) 9,1(3)

3 La1,5Y0,5MgNi8Cu AB3 R-3m 5,0227(2) 24,206(1) 528,84(4) 100

AB5 P6/mmm 5,0378(2) 4,0531(1) 89,083(5) 55,5(5)

4 La1,5Y0,5MgNi8Al
AB2 F-43m 7,1375(2) – 363,61(2) 44,5(5)

Параметри комірки фази основної фази AB 3 очікувано зменшуються від Mn

до Cu (для зразків з Т = Mn, Fe, Cu), відповідно до атомних радіусів елементів, що
заміщують: заміщення Mn дає найбільший об’єм елементарної комірки (V = 536,65

3
3
3
Å ), далі йдуть Fe (V = 530,25 Å ) та Cu, яка має найменший об’єм (V = 528,84 Å ).
4.2.2. Електрохімічне гідрування сплавів La1,5Y0,5MgNi8T

Дослідження електрохімічного гідрування синтезованих сплавів було

зосереджено на кореляції між фазовим складом, спричиненим легуючими
