Page 105 - Thesis_Oprysk_Volodymyr

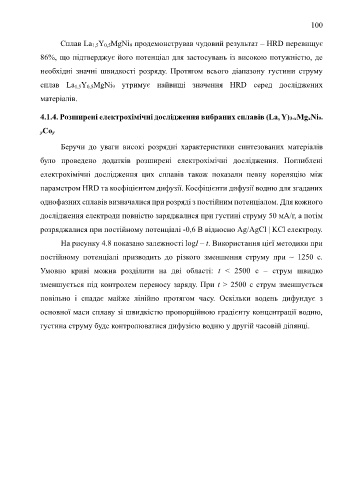

100

Сплав La 1,5Y 0,5MgNi 9 продемонстрував чудовий результат – HRD перевищує

86%, що підтверджує його потенціал для застосувань із високою потужністю, де

необхідні значні швидкості розряду. Протягом всього діапазону густини струму

сплав La 1,5Y 0,5MgNi 9 утримує найвищі значення HRD серед досліджених

матеріалів.

4.1.4. Розширені електрохімічні дослідження вибраних сплавів (La, Y)3-xMgxNi9-

yCoy

Беручи до уваги високі розрядні характеристики синтезованих матеріалів

було проведено додатків розширені електрохімічні дослідження. Поглиблені

електрохімічні дослідження цих сплавів також показали певну кореляцію між

параметром HRD та коефіцієнтом дифузії. Коефіцієнти дифузії водню для згаданих

однофазних сплавів визначалися при розряді з постійним потенціалом. Для кожного

дослідження електроди повністю заряджалися при густині струму 50 мА/г, а потім

розряджалися при постійному потенціалі -0,6 В відносно Ag/AgCl | KCl електроду.

На рисунку 4.8 показано залежності logI – t. Використання цієї методики при

постійному потенціалі призводить до різкого зменшення струму при ⁓ 1250 с.

Умовно криві можна розділити на дві області: t < 2500 с – струм швидко

зменшується під контролем переносу заряду. При t > 2500 с струм зменшується

повільно і cпадає майже лінійно протягом часу. Оскільки водень дифундує з

основної маси сплаву зі швидкістю пропорційною градієнту концентрації водню,

густина струму буде контролюватися дифузією водню у другій часовій ділянці.
