Page 115 - Thesis_Oprysk_Volodymyr
P. 115

110

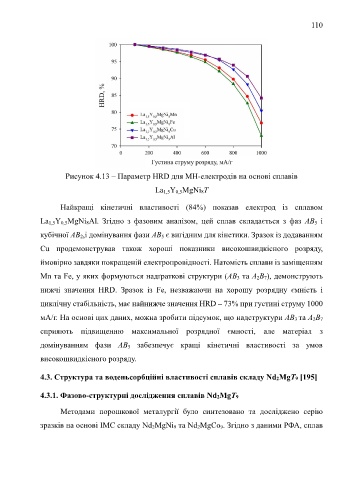

                        Рисунок 4.13 – Параметр HRD для MH-електродів на основі сплавів

                                                       La 1,5Y 0,5MgNi 8T

                      Найкращі  кінетичні  властивості  (84%)  показав  електрод  із  сплавом

               La 1,5Y 0,5MgNi 8Al.  Згідно  з  фазовим  аналізом,  цей  сплав  складається  з  фаз  AB 5  і

               кубічної AB 2,і домінування фази AB 5 є вигідним для кінетики. Зразок із додаванням


               Cu  продемонстрував  також  хороші  показники  високошвидкісного  розряду,
               ймовірно завдяки покращеній електропровідності. Натомість сплави із заміщенням


               Mn та Fe, у яких формуються надґраткові структури (AB 3 та A 2B 7), демонструють
               нижчі  значення  HRD.  Зразок  із  Fe,  незважаючи  на  хорошу  розрядну  ємність  і


               циклічну стабільність, має найнижче значення HRD – 73% при густині струму 1000

               мА/г. На основі цих даних, можна зробити підсумок, що надструктури AB 3 та A 2B 7

               сприяють  підвищенню  максимальної  розрядної  ємності,  але  матеріал  з

               домінуванням  фази  AB 5  забезпечує  кращі  кінетичні  властивості  за  умов

               високошвидкісного розряду.


               4.3. Структура та воденьсорбційні властивості сплавів складу Nd2MgT9 [195]


               4.3.1. Фазово-структурні дослідження сплавів Nd2MgT9

                      Методами  порошкової  металургії  було  синтезовано  та  досліджено  серію

               зразків на основі ІМС складу Nd 2MgNi 9 та Nd 2MgCo 9. Згідно з даними РФА, сплав
   110   111   112   113   114   115   116   117   118   119   120
