Page 111 - Thesis_Oprysk_Volodymyr
P. 111
106
Аналіз отриманих результатів показує, що кристалічна структура та фазова
чистота синтезованих сплавів суттєво залежать від природи елемента-замісника T.
Незважаючи на ідентичні умови синтезу та однаковий номінальний склад матриці,
різні замісники призводять до формування принципово відмінних фазових складів
– від однофазних зразків до багатофазних систем. Це свідчить про те, що
термодинаміка фазоутворення в даній системі є надзвичайно чутливою до хімічної
природи замісного елемента.
а) б)
в) г)

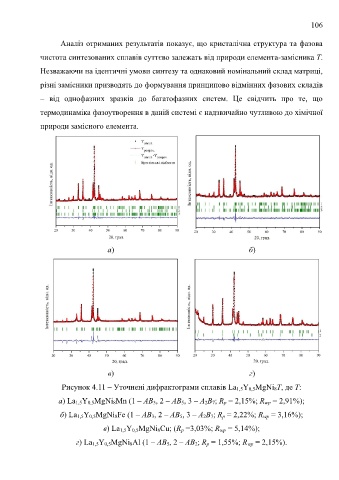

Рисунок 4.11 – Уточнені дифрактограми сплавів La 1,5Y 0,5MgNi 8T, де Т:
а) La 1,5Y 0,5MgNi 8Mn (1 – AB 3, 2 – AB 5, 3 – A 2B 7; R p = 2,15%; R wp = 2,91%);
б) La 1,5Y 0,5MgNi 8Fe (1 – AB 3, 2 – AB 5, 3 – A 2B 7; R p = 2,22%; R wp = 3,16%);
в) La 1,5Y 0,5MgNi 8Cu; (R p =3,03%; R wp = 5,14%);
г) La 1,5Y 0,5MgNi 8Al (1 – AB 5, 2 – AB 2; R p = 1,55%; R wp = 2,15%).
