Page 104 - Thesis_Oprysk_Volodymyr

99

Існування оптимального діапазону об'ємів елементарної комірки (522-

535 Å ), в межах якого досягається розрядна ємність понад 350 мА∙год/г, може бути
3
інтерпретоване з позицій геометричних обмежень, що накладаються на розміщення

атомів гідрогену (гідрид-аніонів) у міжвузлових пустотах кристалічної ґратки. У

структурі типу PuNi 3, в якій кристалізуються досліджувані зразки, атоми H

переважно локалізуються в позиціях, координованих атомами рідкісноземельних

металів та перехідних металів, де радіуси міжвузлових пустот мають задовольняти

критерій Вестлейка (r ≥ 0,40 Å) [187] для сприятливого поглинання водню.

Елементарні комірки нижче цього оптимального діапазону демонструють менші

об’єми пустот, що перешкоджають шляхам дифузії водню та зменшують доступні

місця зберігання, тоді як надмірно великі – призводять до зниження енергій зв’язку

метал-гідроген, що негативно впливає на характеристики тиску плато, необхідні

для електрохімічної оборотності процесу.

Для вибраних зразків, із найкращими електрохімічними характеристиками в

серії, було додатково проведено дослідження характеристик високострумового

розряду також було проведено експеримент для визначення параметру HRD.

Значення HRD наведені на рисунку 4.7, де HRD являє собою відсоток початкової

розрядної ємності, що зберігається при високій швидкості розряду (за густини

струму 1 А/г).

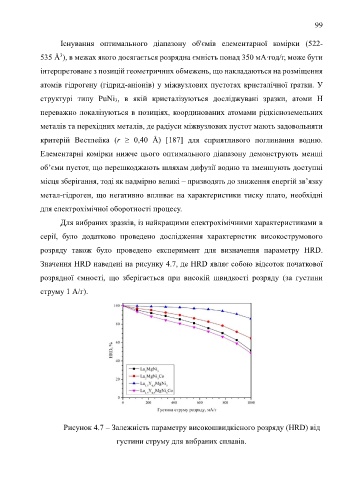

Рисунок 4.7 – Залежність параметру високошвидкісного розряду (HRD) від

густини струму для вибраних сплавів.
