Page 103 - Thesis_Oprysk_Volodymyr

98

значення розрядної ємності, підвищений вміст Mg у поєднанні із заміщенням La на

Y забезпечує виняткову циклічну стабільність (S 50 = 95,8-99,1%), хоча й

максимальна розрядна ємність залишається низькою.

Зіставлення значень розрядної ємності синтезованих матеріалів з об'ємами їх

елементарних комірок виявляє чітку кореляцію, графічно представлену на

рисунку 4.6. Аналіз отриманих даних свідчить про існування оптимального

діапазону об’ємів, елементарної комірки, в межах якого досліджувані сполуки

демонструють найвищі розрядні характеристики.. Зокрема, розрядна ємність понад

350 мА∙год/г спостерігається виключно для фаз з об’ємом елементарної комірки від

3
3
522 Å до 535 Å . Достовірність встановленої кореляції підкріплюється
однорідністю досліджуваної вибірки: всі зразки містили понад 90 мас.% основної

фази AB 3, а розміри частинок були співмірними. Виявлена закономірність

підтверджує, що кристалічна структура матеріалу, поряд з його елементним

складом, відіграє визначальну роль у формуванні електрохімічних властивостей

матеріалів негативного електроду Ni-MH ХДС.

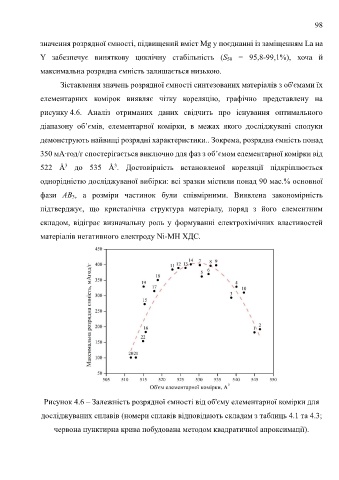

Рисунок 4.6 – Залежність розрядної ємності від об'єму елементарної комірки для

досліджуваних сплавів (номери сплавів відповідають складам з таблиць 4.1 та 4.3;

червона пунктирна крива побудована методом квадратичної апроксимації).
