141

Поздовжня об’ємна акустична хвиля проходила через призму і попадала на

границю розділу перетворювач-зразок. ПАХ на поверхні зразка реєструвалась

двома способами: з допомогою інтерферометра Майкельсона та приймальним

призмовим п’єзоелектричним перетворювачем. Приймальний призмовий пере-

і, в.о.

2
а
1

і, в.о.

2
б
1

і, в.о.
2
в

1

1 2 3 L, мм

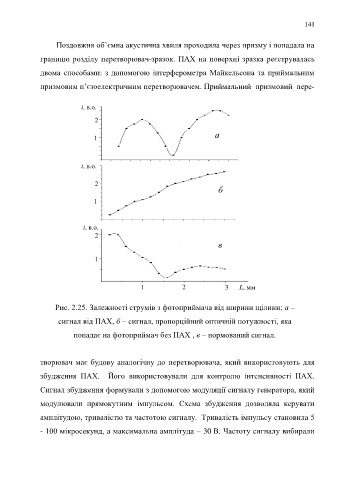

Рис. 2.25. Залежності струмів з фотоприймача від ширини щілини; а –

сигнал від ПАХ, б – сигнал, пропорційний оптичній потужності, яка
попадає на фотоприймач без ПАХ , в – нормований сигнал.

творювач має будову аналогічну до перетворювача, який використовують для

збудження ПАХ. Його використовували для контролю інтенсивності ПАХ.
Сигнал збудження формували з допомогою модуляції сигналу генератора, який

модулювали прямокутним імпульсом. Схема збудження дозволяла керувати
амплітудою, тривалістю та частотою сигналу. Тривалість імпульсу становила 5

- 100 мікросекунд, а максимальна амплітуда – 30 В. Частоту сигналу вибирали
