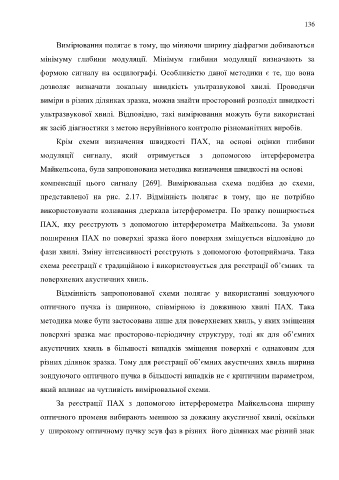

Вимірювання полягає в тому, що міняючи ширину діафрагми добиваються
мінімуму глибини модуляції. Мінімум глибини модуляції визначають за
формою сигналу на осцилографі. Особливістю даної методики є те, що вона
дозволяє визначати локальну швидкість ультразвукової хвилі. Проводячи
виміри в різних ділянках зразка, можна знайти просторовий розподіл швидкості
ультразвукової хвилі. Відповідно, такі вимірювання можуть бути використані
як засіб діагностики з метою неруйнівного контролю різноманітних виробів.
Крім схеми визначення швидкості ПАХ, на основі оцінки глибини
модуляції сигналу, який отримується з допомогою інтерферометра
Майкельсона, була запропонована методика визначення швидкості на основі
компенсації цього сигналу [269]. Вимірювальна схема подібна до схеми,
представленої на рис. 2.17. Відмінність полягає в тому, що не потрібно
використовувати коливання дзеркала інтерферометра. По зразку поширюється
ПАХ, яку реєструють з допомогою інтерферометра Майкельсона. За умови
поширення ПАХ по поверхні зразка його поверхня зміщується відповідно до
фази хвилі. Зміну інтенсивності реєструють з допомогою фотоприймача. Така
схема реєстрації є традиційною і використовується для реєстрації об’ємних та
поверхневих акустичних хвиль.
Відмінність запропонованої схеми полягає у використанні зондуючого
оптичного пучка із шириною, співмірною із довжиною хвилі ПАХ. Така
методика може бути застосована лише для поверхневих хвиль, у яких зміщення
поверхні зразка має просторово-періодичну структуру, тоді як для об’ємних
акустичних хвиль в більшості випадків зміщення поверхні є однаковим для
різних ділянок зразка. Тому для реєстрації об’ємних акустичних хвиль ширина
зондуючого оптичного пучка в більшості випадків не є критичним параметром,
який впливає на чутливість вимірювальної схеми.
За реєстрації ПАХ з допомогою інтерферометра Майкельсона ширину
оптичного променя вибирають меншою за довжину акустичної хвилі, оскільки
у широкому оптичному пучку зсув фаз в різних його ділянках має різний знак
