на ефективність реєстрації ПАХ з допомогою інтерферометра Майкельсона
[270-273].
Методом числового моделювання розглянуто задачу реєстрації
ультразвукових хвиль в зразках із шорсткою поверхнею. Інтерферометр
Майкельсона ефективно можна використовувати для безконтактної реєстрації
W, в.о.
2
1
0
0 2е -5 4е -5 6е -5 8е -5 h, мм

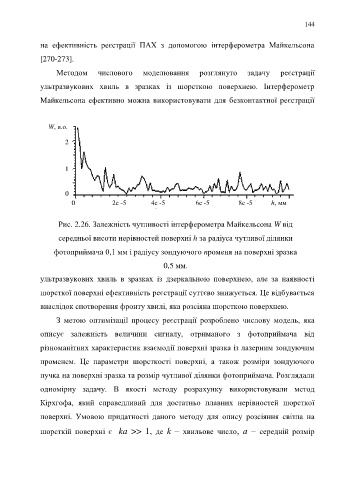

Рис. 2.26. Залежність чутливості інтерферометра Майкельсона W від
середньої висоти нерівностей поверхні h за радіуса чутливої ділянки
фотоприймача 0,1 мм і радіусу зондуючого променя на поверхні зразка
0,5 мм.
ультразвукових хвиль в зразках із дзеркальною поверхнею, але за наявності
шорсткої поверхні ефективність реєстрації суттєво знижується. Це відбувається
внаслідок спотворення фронту хвилі, яка розсіяна шорсткою поверхнею.
З метою оптимізації процесу реєстрації розроблено числову модель, яка
описує залежність величини сигналу, отриманого з фотоприймача від
різноманітних характеристик взаємодії поверхні зразка із лазерним зондуючим
променем. Це параметри шорсткості поверхні, а також розміри зондуючого
пучка на поверхні зразка та розмір чутливої ділянки фотоприймача. Розглядали
одномірну задачу. В якості методу розрахунку використовували метод
Кірхгофа, який справедливий для достатньо плавних нерівностей шорсткої
поверхні. Умовою придатності даного методу для опису розсіяння світла на
шорсткій поверхні є ka >> 1, де k – хвильове число, а – середній розмір
