137

і взаємно компенсується (рис. 2.20). На залежності величини сигналу від

ширини зондуючого пучка ґрунтується запропонований метод визначення

швидкості ПАХ. Як видно з рис. 2.20, у випадку, коли ширина оптичного пучка

дорівнює довжині ПАХ, сигнал буде мінімальний.

Ширину пучка можна змінювати з допомогою регульованої щілини і,

таким чином, знайти таке значення ширини щілини, коли буде спостерігатись

мінімальний сигнал. В такий спосіб пропонується вимірювати величину

довжини хвилі ПАХ і, відповідно, вимірявши додатково її частоту, знайти

швидкість ПАХ. Ця методика дозволяє знаходити абсолютне значення

швидкості, а ділянка, на якій реєструється акустична хвиля, має розміри близькі

до довжини хвилі ПАХ. Безконтактність вимірювань дозволяє не спотворювати

акустичне поле як це відбувається під час використання контактних методів

реєстрації акустичних хвиль (наприклад, увипадку застосування

п’єзоелектричних перетворювачів). Також безконтактність дозволяє легко

змінювати положення

i, в.о. ділянки вимірювань.

З допомогою роз-

2 робленої числової моделі на

основі виразів (2.12) − (2.13),

1
було проведене числове
моделювання сигналу з
0
0 1 2 3 r, мм фотоприймача залежно від

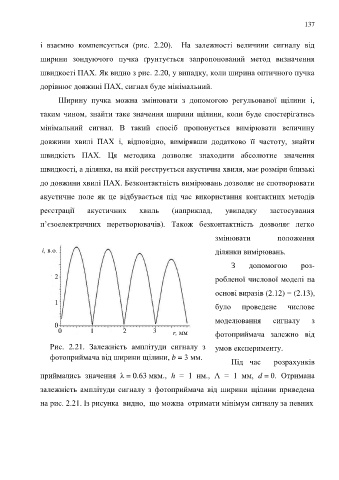

Рис. 2.21. Залежність амплітуди сигналу з умов експерименту.
фотоприймача від ширини щілини, b = 3 мм.
Під час розрахунків

приймались значення λ = 0.63 мкм., h = 1 нм., Λ = 1 мм, d = 0. Отримана

залежність амплітуди сигналу з фотоприймача від ширини щілини приведена

на рис. 2.21. Із рисунка видно, що можна отримати мінімум сигналу за певних
