146

поверхні. Отримані результати дозволяють оптимізувати вимірювальну схему

для реєстрації ультразвукових хвиль на шорсткій поверхні.

2.2. Методика визначення локальної швидкості ПАХ розширеним

лазерним променем

Лазер

Лінза

Фотоприймач
Перетворювач ПАХ

Лазерний
промінь

Зразок

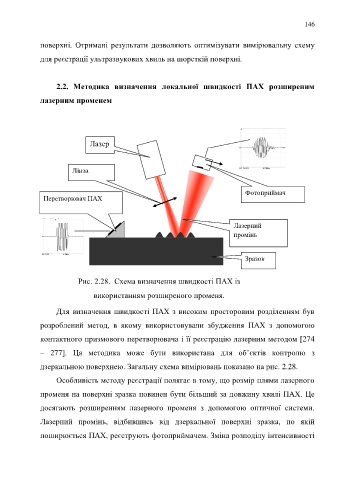

Рис. 2.28. Схема визначення швидкості ПАХ із

використанням розширеного променя.

Для визначення швидкості ПАХ з високим просторовим розділенням був

розроблений метод, в якому використовували збудження ПАХ з допомогою

контактного призмового перетворювача і її реєстрацію лазерним методом [274

– 277]. Ця методика може бути використана для об’єктів контролю з

дзеркальною поверхнею. Загальну схема вимірювань показано на рис. 2.28.

Особливість методу реєстрації полягає в тому, що розмір плями лазерного

променя на поверхні зразка повинен бути більший за довжину хвилі ПАХ. Це

досягають розширенням лазерного променя з допомогою оптичної системи.

Лазерний промінь, відбившись від дзеркальної поверхні зразка, по якій
поширюється ПАХ, реєструють фотоприймачем. Зміна розподілу інтенсивності
