вимірювальної установки є інтерферометр Майкельсона, роботу якого описано
в попередньому розділі.
В одне з плеч інтерферометра встановлено зразок, по поверхні якого
поширюється ПАХ. Інший промінь відбивається від дзеркала. Інтерференційна
картина фокусується на чутливу ділянку фотоприймача. У схемі є регульована

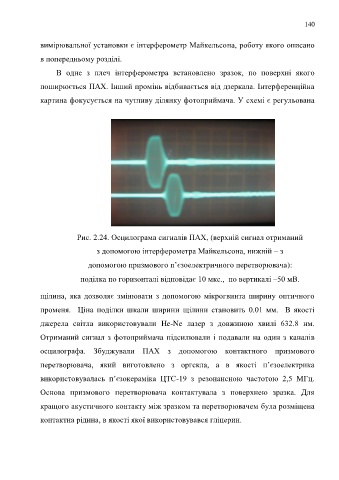

Рис. 2.24. Осцилограма сигналів ПАХ, (верхній сигнал отриманий
з допомогою інтерферометра Майкельсона, нижній – з
допомогою призмового п’єзоелектричного перетворювача):
поділка по горизонталі відповідає 10 мкс., по вертикалі –50 мВ.
щілина, яка дозволяє змінювати з допомогою мікрогвинта ширину оптичного
променя. Ціна поділки шкали ширини щілини становить 0.01 мм. В якості
джерела світла використовували He-Ne лазер з довжиною хвилі 632.8 нм.
Отриманий сигнал з фотоприймача підсилювали і подавали на один з каналів
осцилографа. Збуджували ПАХ з допомогою контактного призмового
перетворювача, який виготовлено з оргскла, а в якості п’єзоелектрика
використовувалась п’єзокераміка ЦТС-19 з резонансною частотою 2,5 МГц.
Основа призмового перетворювача контактувала з поверхнею зразка. Для
кращого акустичного контакту між зразком та перетворювачем була розміщена
контактна рідина, в якості якої використовувався гліцерин.
