P. 139
139
визначенні швидкості буде меншою за 0.5%, якщо b>2,4 мм і Λ=1 мм. Таким
чином, на основі зроблених розрахунків можна зробити висновок, що розподіл
інтенсивності світла за перерізом пучка має бути якомога рівномірнішим.
Зменшення величини b призводить до збільшення похибки вимірювань, яка
проявляється у зміщенні положення мінімуму сигналу.
Якщо розглядати нормовану величину, яка визначається виразом (2.14), то
числове моделювання дозволяє отримати результати, які показано на рисунку
2.23. Із приведених графіків видно, що положення мінімуму може сильно
і, в.о.
3
2
1
0
0 1 2 3 2r, мм
а
і, в.о.
3
2
1
0
0 1 2 3 2r, мм
б

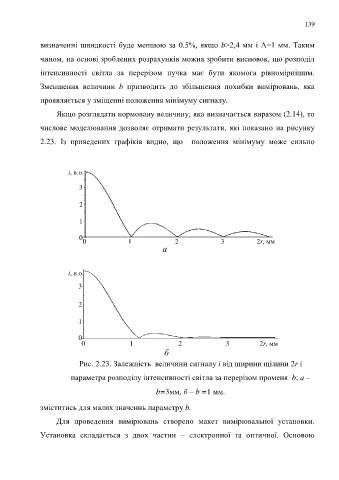

Рис. 2.23. Залежність величини сигналу і від ширини щілини 2r і
параметра розподілу інтенсивності світла за перерізом променя b; а –
b=3мм, б – b =1 мм.
зміститись для малих значеннь параметру b.
Для проведення вимірювань створено макет вимірювальної установки.
Установка складається з двох частин – електронної та оптичної. Основою
