Page 141 - РОЗДІЛ 1

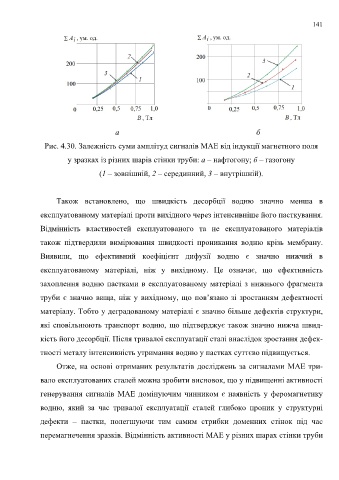

141

а б

Рис. 4.30. Залежність суми амплітуд сигналів МАЕ від індукції магнетного поля

у зразках із різних шарів стінки труби: а – нафтогону; б – газогону

(1 – зовнішній, 2 – серединний, 3 – внутрішній).

Також встановлено, що швидкість десорбції водню значно менша в

експлуатованому матеріалі проти вихідного через інтенсивніше його пасткування.

Відмінність властивостей експлуатованого та не експлуатованого матеріалів

також підтвердили вимірювання швидкості проникання водню крізь мембрану.

Виявили, що ефективний коефіцієнт дифузії водню є значно нижчий в

експлуатованому матеріалі, ніж у вихідному. Це означає, що ефективність

захоплення водню пастками в експлуатованому матеріалі з нижнього фрагмента

труби є значно вища, ніж у вихідному, що пов’язано зі зростанням дефектності

матеріалу. Тобто у деградованому матеріалі є значно більше дефектів структури,

які сповільнюють транспорт водню, що підтверджує також значно нижча швид-

кість його десорбції. Після тривалої експлуатації сталі внаслідок зростання дефек-

тності металу інтенсивність утримання водню у пастках суттєво підвищується.

Отже, на основі отриманих результатів досліджень за сигналами МАЕ три-

вало експлуатованих сталей можна зробити висновок, що у підвищенні активності

генерування сигналів МАЕ домінуючим чинником є наявність у феромагнетику

водню, який за час тривалої експлуатації сталей глибоко проник у структурні

дефекти – пастки, полегшуючи тим самим стрибки доменних стінок під час

перемагнечення зразків. Відмінність активності МАЕ у різних шарах стінки труби
