139

процесі деградації сталі.

а б в

г д е

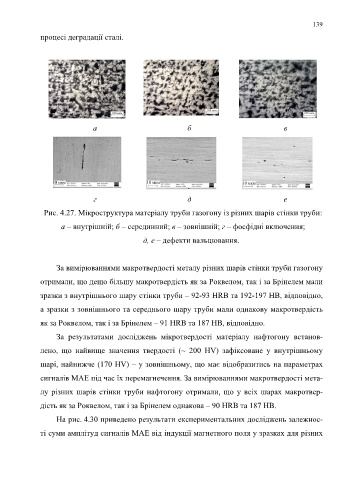

Рис. 4.27. Мікроструктура матеріалу труби газогону із різних шарів стінки труби:

а – внутрішній; б – серединний; в – зовнішній; г – фосфідні включення;

д, е – дефекти вальцювання.

За вимірюваннями макротвердості металу різних шарів стінки труби газогону

отримали, що дещо більшу макротвердість як за Роквелом, так і за Брінелем мали

зразки з внутрішнього шару стінки труби – 92-93 HRB та 192-197 HB, відповідно,

а зразки з зовнішнього та середнього шару труби мали однакову макротвердість

як за Роквелом, так і за Брінелем – 91 HRB та 187 HB, відповідно.

За результатами досліджень мікротвердості матеріалу нафтогону встанов-

лено, що найвище значення твердості (~ 200 HV) зафіксоване у внутрішньому

шарі, найнижче (170 HV) – у зовнішньому, що має відобразитись на параметрах

сигналів МАЕ під час їх перемагнечення. За вимірюваннями макротвердості мета-

лу різних шарів стінки труби нафтогону отримали, що у всіх шарах макротвер-

дість як за Роквелом, так і за Брінелем однакова – 90 HRB та 187 HB.

На рис. 4.30 приведено результати експериментальних досліджень залежнос-

ті суми амплітуд сигналів МАЕ від індукції магнетного поля у зразках для різних
