145

матеріалів.

а б

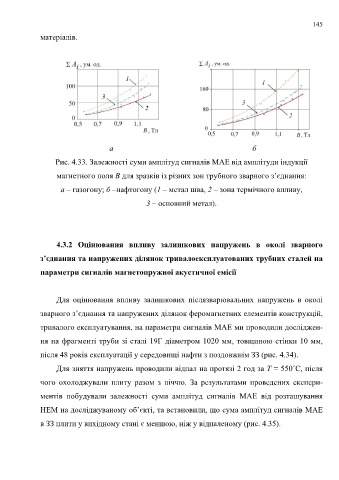

Рис. 4.33. Залежності суми амплітуд сигналів МАЕ від амплітуди індукції

магнетного поля В для зразків із різних зон трубного зварного з’єднання:
а – газогону; б –нафтогону (1 – метал шва, 2 – зона термічного впливу,

3 – основний метал).

4.3.2 Оцінювання впливу залишкових напружень в околі зварного

з’єднання та напружених ділянок тривалоексплуатованих трубних сталей на

параметри сигналів магнетопружної акустичної емісії

Для оцінювання впливу залишкових післязварювальних напружень в околі

зварного з’єднання та напружених ділянок феромагнетних елементів конструкцій,

тривалого експлуатування, на параметри сигналів МАЕ ми проводили досліджен-

ня на фрагменті труби зі сталі 19Г діаметром 1020 мм, товщиною стінки 10 мм,

після 48 років експлуатації у середовищі нафти з поздовжнім ЗЗ (рис. 4.34).

Для зняття напружень проводили відпал на протязі 2 год за Т = 550˚С, після

чого охолоджували плиту разом з піччю. За результатами проведених експери-

ментів побудували залежності суми амплітуд сигналів МАЕ від розташування

НЕМ на досліджуваному об’єкті, та встановили, що сума амплітуд сигналів МАЕ

в ЗЗ плити у вихідному стані є меншою, ніж у відпаленому (рис. 4.35).
