Page 138 - РОЗДІЛ 1

138

стінки труби. Найвищу мікротвердість мав внутрішній шар стінки – 185 HV, а

зовнішній та серединний шари – у межах 170-175 HV.

а б в

г д е

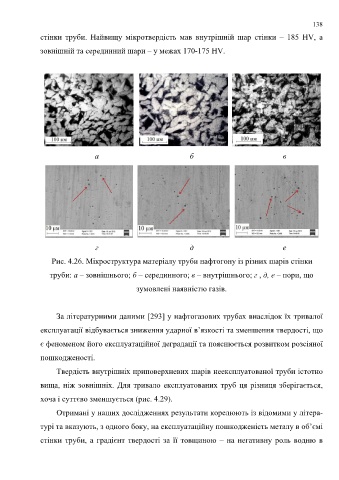

Рис. 4.26. Мікроструктура матеріалу труби нафтогону із різних шарів стінки

труби: а – зовнішнього; б – серединного; в – внутрішнього; г , д, е – пори, що

зумовлені наявністю газів.

За літературними даними [293] у нафтогазових трубах внаслідок їх тривалої

експлуатації відбувається зниження ударної в’язкості та зменшення твердості, що

є феноменом його експлуатаційної деградації та пояснюється розвитком розсіяної

пошкодженості.

Твердість внутрішніх приповерхневих шарів неексплуатованої труби істотно

вища, ніж зовнішніх. Для тривало експлуатованих труб ця різниця зберігається,
хоча і суттєво зменшується (рис. 4.29).

Отримані у наших дослідженнях результати корелюють із відомими у літера-
турі та вказують, з одного боку, на експлуатаційну пошкодженість металу в об’ємі

стінки труби, а градієнт твердості за її товщиною – на негативну роль водню в
