140

шарів стінок тривало експлуатованих труб.

а б

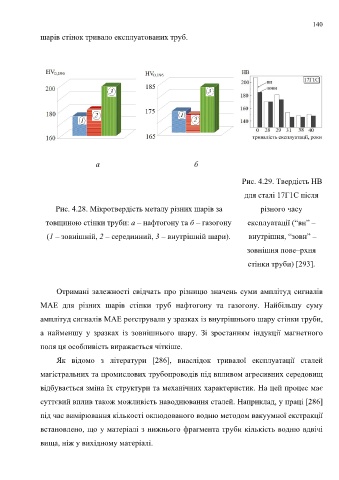

Рис. 4.29. Твердість HB

для сталі 17Г1С після

Рис. 4.28. Мікротвердість металу різних шарів за різного часу

товщиною стінки труби: а – нафтогону та б – газогону експлуатації (“вн” –

(1 – зовнішній, 2 – серединний, 3 – внутрішній шари). внутрішня, “зовн” –

зовнішня пове–рхня

стінки труби) [293].

Отримані залежності свідчать про різницю значень суми амплітуд сигналів

МАЕ для різних шарів стінки труб нафтогону та газогону. Найбільшу суму

амплітуд сигналів МАЕ реєстрували у зразках із внутрішнього шару стінки труби,

а найменшу у зразках із зовнішнього шару. Зі зростанням індукції магнетного

поля ця особливість виражається чіткіше.

Як відомо з літератури [286], внаслідок тривалої експлуатації сталей

магістральних та промислових трубопроводів під впливом агресивних середовищ

відбувається зміна їх структури та механічних характеристик. На цей процес має

суттєвий вплив також можливість наводнювання сталей. Наприклад, у праці [286]

під час вимірювання кількості оклюдованого водню методом вакуумної екстракції

встановлено, що у матеріалі з нижнього фрагмента труби кількість водню вдвічі

вища, ніж у вихідному матеріалі.
