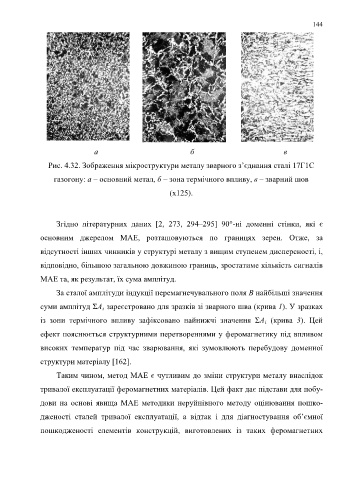

Рис. 4.32. Зображення мікроструктури металу зварного з’єднання сталі 17Г1С

газогону: а – основний метал, б – зона термічного впливу, в – зварний шов

(х125).

Згідно літературних даних [2, 273, 294–295] 90°-ні доменні стінки, які є

основним джерелом МАЕ, розташовуються по границях зерен. Отже, за

відсутності інших чинників у структурі металу з вищим ступенем дисперсності, і,

відповідно, більшою загальною довжиною границь, зростатиме кількість сигналів

МАЕ та, як результат, їх сума амплітуд.

За сталої амплітуди індукції перемагнечувального поля В найбільші значення

суми амплітуд ΣА і зареєстровано для зразків зі зварного шва (крива 1). У зразках

із зони термічного впливу зафіксовано найнижчі значення ΣА і (крива 3). Цей

ефект пояснюється структурними перетвореннями у феромагнетику під впливом

високих температур під час зварювання, які зумовлюють перебудову доменної

структури матеріалу [162].

Таким чином, метод МАЕ є чутливим до зміни структури металу внаслідок

тривалої експлуатації феромагнетних матеріалів. Цей факт дає підстави для побу-

дови на основі явища МАЕ методики неруйнівного методу оцінювання пошко-

дженості сталей тривалої експлуатації, а відтак і для діагностування об’ємної

пошкодженості елементів конструкцій, виготовлених із таких феромагнетних
