а б в

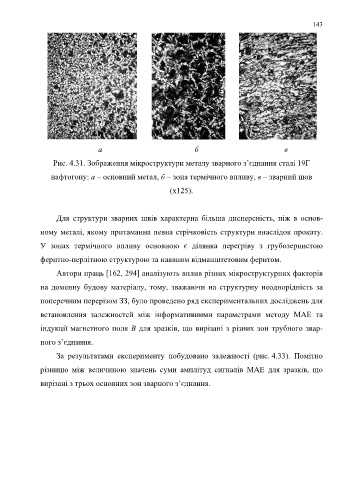

Рис. 4.31. Зображення мікроструктури металу зварного з’єднання сталі 19Г

нафтогону: а – основний метал, б – зона термічного впливу, в – зварний шов

(х125).

Для структури зварних швів характерна більша дисперсність, ніж в основ-

ному металі, якому притаманна певна стрічковість структури внаслідок прокату.

У зонах термічного впливу основною є ділянка перегріву з грубозернистою

феритно-перлітною структурою та наявним відманштетовим феритом.

Автори праць [162, 294] аналізують вплив різних мікроструктурних факторів

на доменну будову матеріалу, тому, зважаючи на структурну неоднорідність за

поперечним перерізом ЗЗ, було проведено ряд експериментальних досліджень для

встановлення залежностей між інформативними параметрами методу МАЕ та

індукції магнетного поля В для зразків, що вирізані з різних зон трубного звар-

ного з’єднання.

За результатами експерименту побудовано залежності (рис. 4.33). Помітно

різницю між величиною значень суми амплітуд сигналів МАЕ для зразків, що

вирізані з трьох основних зон зварного з’єднання.
