Page 146 - РОЗДІЛ 1

146

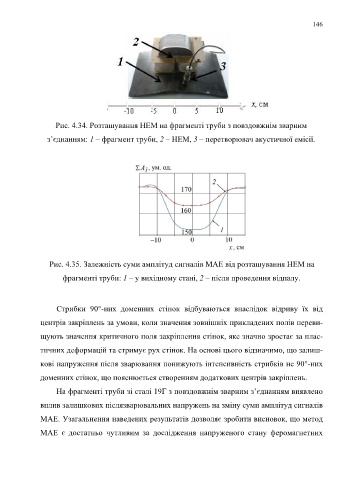

Рис. 4.34. Розташування НЕМ на фрагменті труби з повздовжнім зварним

з’єднанням: 1 – фрагмент труби, 2 – НЕМ, 3 – перетворювач акустичної емісії.

Рис. 4.35. Залежність суми амплітуд сигналів МАЕ від розташування НЕМ на

фрагменті труби: 1 – у вихідному стані, 2 – після проведення відпалу.

Стрибки 90°-них доменних стінок відбуваються внаслідок відриву їх від

центрів закріплень за умови, коли значення зовнішніх прикладених полів переви-

щують значення критичного поля закріплення стінок, яке значно зростає за плас-

тичних деформацій та стримує рух стінок. На основі цього відзначимо, що залиш-

кові напруження після зварювання понижують інтенсивність стрибків не 90°-них

доменних стінок, що пояснюється створенням додаткових центрів закріплень.

На фрагменті труби зі сталі 19Г з повздовжнім зварним з’єднанням виявлено

вплив залишкових післязварювальних напружень на зміну суми амплітуд сигналів

МАЕ. Узагальнення наведених результатів дозволяє зробити висновок, що метод

МАЕ є достатньо чутливим за дослідження напруженого стану феромагнетних
