136

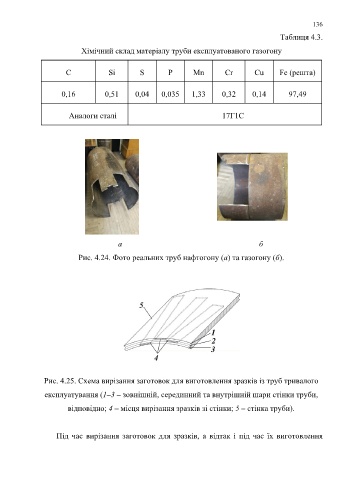

Таблиця 4.3.

Хімічний склад матеріалу труби експлуатованого газогону

C Si S P Mn Cr Cu Fe (решта)

0,16 0,51 0,04 0,035 1,33 0,32 0,14 97,49

Аналоги сталі 17Г1С

а б

Рис. 4.24. Фото реальних труб нафтогону (а) та газогону (б).

Рис. 4.25. Схема вирізання заготовок для виготовлення зразків із труб тривалого

експлуатування (1–3 – зовнішній, серединний та внутрішній шари стінки труби,
відповідно; 4 – місця вирізання зразків зі стінки; 5 – стінка труби).

Під час вирізання заготовок для зразків, а відтак і під час їх виготовлення
