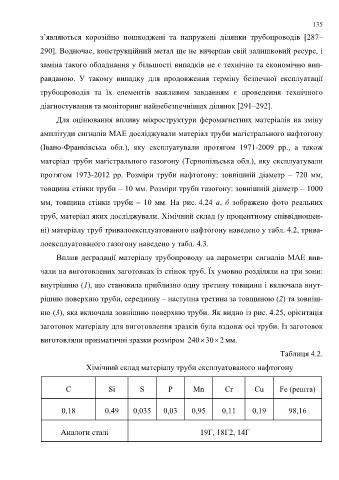

135

з’являються корозійно пошкоджені та напружені ділянки трубопроводів [287–

290]. Водночас, конструкційний метал ще не вичерпав свій залишковий ресурс, і

заміна такого обладнання у більшості випадків не є технічно та економічно вип-

равданою. У такому випадку для продовження терміну безпечної експлуатації

трубопроводів та їх елементів важливим завданням є проведення технічного

діагностування та моніторинг найнебезпечніших ділянок [291–292].

Для оцінювання впливу мікроструктури феромагнетних матеріалів на зміну

амплітуди сигналів МАЕ досліджували матеріал труби магістрального нафтогону

(Івано-Франківська обл.), яку експлуатували протягом 1971-2009 рр., а також

матеріал труби магістрального газогону (Тернопільська обл.), яку експлуатували

протягом 1973-2012 рр. Розміри труби нафтогону: зовнішній діаметр – 720 мм,

товщина стінки труби – 10 мм. Розміри труби газогону: зовнішній діаметр – 1000

мм, товщина стінки труби – 10 мм. На рис. 4.24 а, б зображено фото реальних

труб, матеріал яких досліджували. Хімічний склад (у процентному співвідношен-

ні) матеріалу труб тривалоексплуатованого нафтогону наведено у табл. 4.2, трива-

лоексплуатованого газогону наведено у табл. 4.3.

Вплив деградації матеріалу трубопроводу на параметри сигналів МАЕ вив-
чали на виготовлених заготовках із стінок труб. Їх умовно розділяли на три зони:

внутрішню (1), що становила приблизно одну третину товщини і включала внут-
рішню поверхню труби, серединну – наступна третина за товщиною (2) та зовніш-

ню (3), яка включала зовнішню поверхню труби. Як видно із рис. 4.25, орієнтація
заготовок матеріалу для виготовлення зразків була вздовж осі труби. Із заготовок

виготовляли призматичні зразки розміром 240 30 2 мм.

Таблиця 4.2.

Хімічний склад матеріалу труби експлуатованого нафтогону

C Si S P Mn Cr Cu Fe (решта)

0,18 0,49 0,035 0,03 0,95 0,11 0,19 98,16

Аналоги сталі 19Г, 18Г2, 14Г
