121

магнечуючи зразки розмірами 240×30×2 мм з високовуглецевої сталі 65Г. Зразки

гартували в маслі після чого піддавали низькому, середньому та високому відпус-

ку. На рис. 4.10 показано залежність суми амплітуд МАЕ від амплітуди напруже-

ності магнетного поля для зразків, підданих різній термічній обробці. Бачимо, що

зі зростанням температури відпуску сталі зростає активність генерування МАЕ.

Це пов’язано перш за все з релаксацією залишкових напружень, що виникають в

нагартованій структурі унаслідок збільшення об’єму під час переходу ґратки з

кубічної гранецентрованої в кубічну об’ємно-центровану.

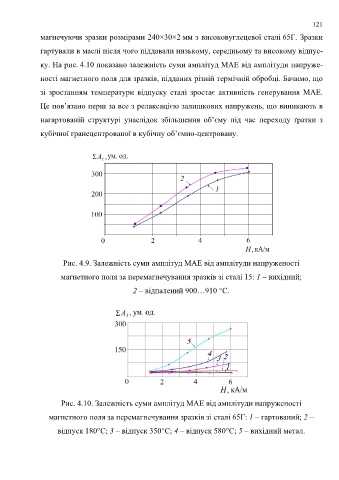

Рис. 4.9. Залежність суми амплітуд МАЕ від амплітуди напруженості

магнетного поля за перемагнечування зразків зі сталі 15: 1 – вихідний;

2 – відпалений 900…910 °C.

Рис. 4.10. Залежність суми амплітуд МАЕ від амплітуди напруженості

магнетного поля за перемагнечування зразків зі сталі 65Г: 1 – гартований; 2 –

відпуск 180°С; 3 – відпуск 350°С; 4 – відпуск 580°С; 5 – вихідний метал.
