Page 125 - РОЗДІЛ 1

125

значення напруженості зовнішнього магнетного поля Н як у ненаводненому, так і

у наводненому зразках. Однак, у другому випадку вони суттєво більші для стале-

вих зразків (рис. 4.13) і менші для нікелевих зразків (рис. 4.14), що пов’язано із

впливом на доменну структуру матеріалу наявного в ньому водню.

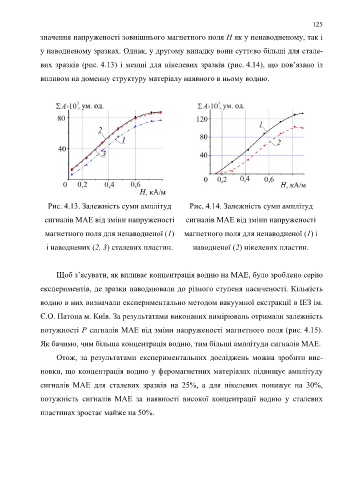

Рис. 4.13. Залежність суми амплітуд Рис. 4.14. Залежність суми амплітуд

сигналів МАЕ від зміни напруженості сигналів МАЕ від зміни напруженості

магнетного поля для ненаводненої (1) магнетного поля для ненаводненої (1) і

і наводнених (2, 3) сталевих пластин. наводненої (2) нікелевих пластин.

Щоб з’ясувати, як впливає концентрація водню на МАЕ, було зроблено серію

експериментів, де зразки наводнювали до різного ступеня насиченості. Кількість

водню в них визначали експериментально методом вакуумної екстракції в ІЕЗ ім.

Є.О. Патона м. Київ. За результатами виконаних вимірювань отримали залежність

потужності Р сигналів МАЕ від зміни напруженості магнетного поля (рис. 4.15).

Як бачимо, чим більша концентрація водню, тим більші амплітуди сигналів МАЕ.

Отож, за результатами експериментальних досліджень можна зробити вис-

новки, що концентрація водню у феромагнетних матеріалах підвищує амплітуду

сигналів МАЕ для сталевих зразків на 25%, а для нікелевих понижує на 30%,

потужність сигналів МАЕ за наявності високої концентрації водню у сталевих

пластинах зростає майже на 50%.
