Page 116 - РОЗДІЛ 1

116

перліту на границях зерен (рис. 4.4, а). Таким чином, під час перемагнечування

даного матеріалу на стрибкоподібне повертання доменів у ньому не впливають

ані границі зерен, ані наявність включень карбідів чи інших фаз.

а б

в г

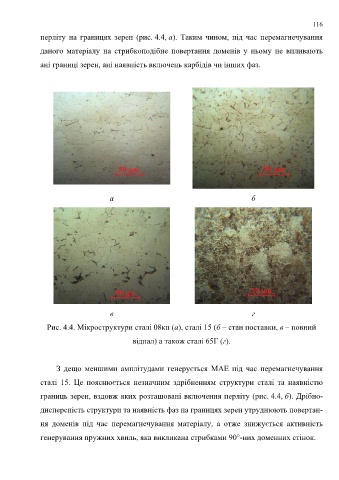

Рис. 4.4. Мікроструктури сталі 08кп (а), сталі 15 (б – стан поставки, в – повний

відпал) а також сталі 65Г (г).

З дещо меншими амплітудами генерується МАЕ під час перемагнечування

сталі 15. Це пояснюється незначним здрібненням структури сталі та наявністю

границь зерен, вздовж яких розташовані включення перліту (рис. 4.4, б). Дрібно-

дисперсність структури та наявність фаз на границях зерен утруднюють повертан-

ня доменів під час перемагнечування матеріалу, а отже знижується активність

генерування пружних хвиль, яка викликана стрибками 90°-них доменних стінок.
