Page 118 - РОЗДІЛ 1

118

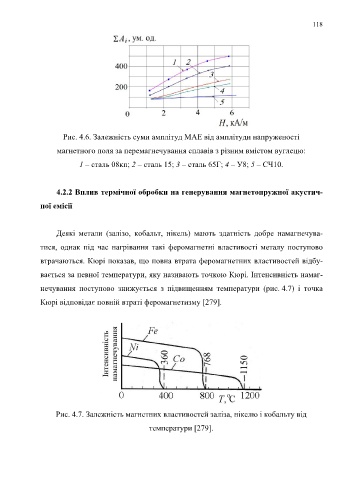

Рис. 4.6. Залежність суми амплітуд МАЕ від амплітуди напруженості

магнетного поля за перемагнечування сплавів з різним вмістом вуглецю:

1 – сталь 08кп; 2 – сталь 15; 3 – сталь 65Г; 4 – У8; 5 – СЧ10.

4.2.2 Вплив термічної обробки на генерування магнетопружної акустич-

ної емісії

Деякі метали (залізо, кобальт, нікель) мають здатність добре намагнечува-

тися, однак під час нагрівання такі феромагнетні властивості металу поступово

втрачаються. Кюрі показав, що повна втрата феромагнетних властивостей відбу-

вається за певної температури, яку називають точкою Кюрі. Інтенсивність намаг-

нечування поступово знижується з підвищенням температури (рис. 4.7) і точка

Кюрі відповідає повній втраті феромагнетизму [279].

Рис. 4.7. Залежність магнетних властивостей заліза, нікелю і кобальту від

температури [279].
