Page 126 - РОЗДІЛ 1

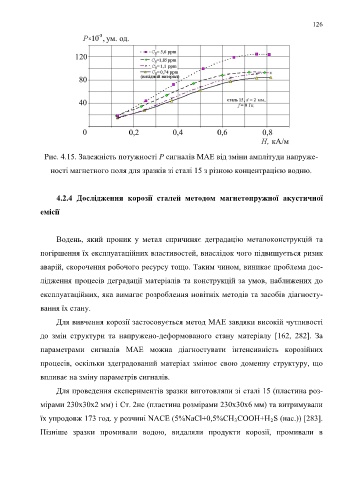

126

Рис. 4.15. Залежність потужності Р сигналів МАЕ від зміни амплітуди напруже-

ності магнетного поля для зразків зі сталі 15 з різною концентрацією водню.

4.2.4 Дослідження корозії сталей методом магнетопружної акустичної

емісії

Водень, який проник у метал спричиняє деградацію металоконструкцій та
погіршення їх експлуатаційних властивостей, внаслідок чого підвищується ризик

аварій, скорочення робочого ресурсу тощо. Таким чином, виникає проблема дос-
лідження процесів деградації матеріалів та конструкцій за умов, наближених до

експлуатаційних, яка вимагає розроблення новітніх методів та засобів діагносту-

вання їх стану.

Для вивчення корозії застосовується метод МАЕ завдяки високій чутливості

до змін структури та напружено-деформованого стану матеріалу [162, 282]. За

параметрами сигналів МАЕ можна діагностувати інтенсивність корозійних

процесів, оскільки здеградований матеріал змінює свою доменну структуру, що

впливає на зміну параметрів сигналів.

Для проведення експериментів зразки виготовляли зі сталі 15 (пластина роз-

мірами 230x30x2 мм) і Cт. 2нc (пластина розмірами 230x30x6 мм) та витримували

їх упродовж 173 год. у розчині NACE (5%NaCl+0,5%CH 3COOH+H 2S (нас.)) [283].

Пізніше зразки промивали водою, видаляли продукти корозії, промивали в
