124

а б

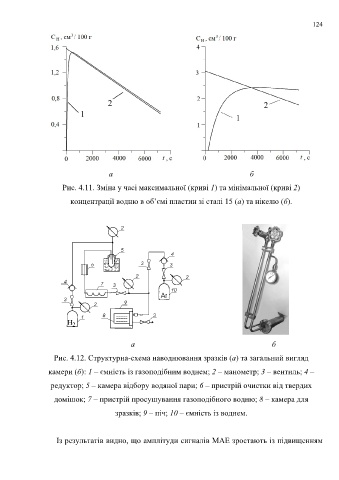

Рис. 4.11. Зміна у часі максимальної (криві 1) та мінімальної (криві 2)

концентрації водню в об’ємі пластин зі сталі 15 (а) та нікелю (б).

а б

Рис. 4.12. Структурна-схема наводнювання зразків (а) та загальний вигляд
камери (б): 1 – ємність із газоподібним воднем; 2 – манометр; 3 – вентиль; 4 –

редуктор; 5 – камера відбору водяної пари; 6 – пристрій очистки від твердих
домішок; 7 – пристрій просушування газоподібного водню; 8 – камера для

зразків; 9 – піч; 10 – ємність із воднем.

Із результатів видно, що амплітуди сигналів МАЕ зростають із підвищенням
