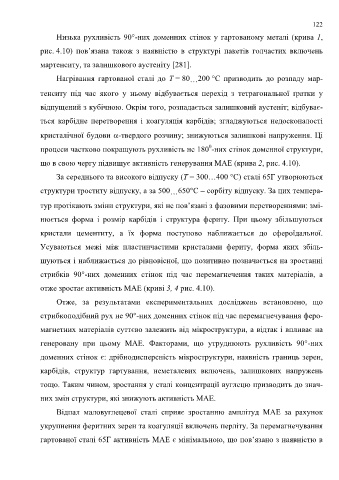

Page 122 - РОЗДІЛ 1

122

Низька рухливість 90°-них доменних стінок у гартованому металі (крива 1,

рис. 4.10) пов’язана також з наявністю в структурі пакетів голчастих включень

мартенситу, та залишкового аустеніту [281].

Нагрівання гартованої сталі до Т = 80…200 °С призводить до розпаду мар-

тенситу під час якого у ньому відбувається перехід з тетрагональної ґратки у
відпущений з кубічною. Окрім того, розпадається залишковий аустеніт; відбуває-

ться карбідне перетворення і коагуляція карбідів; згладжуються недосконалості

кристалічної будови -твердого розчину; знижуються залишкові напруження. Ці

0
процеси частково покращують рухливість не 180 -них стінок доменної структури,
що в свою чергу підвищує активність генерування МАЕ (крива 2, рис. 4.10).

За середнього та високого відпуску (Т = 300…400 °С) сталі 65Г утворюються

структури троститу відпуску, а за 500…650°С – сорбіту відпуску. За цих темпера-

тур протікають зміни структури, які не пов’язані з фазовими перетвореннями: змі-

нюється форма і розмір карбідів і структура фериту. При цьому збільшуються

кристали цементиту, а їх форма поступово наближається до сфероїдальної.

Усуваються межі між пластинчастими кристалами фериту, форма яких збіль-

шуються і наближається до рівновісної, що позитивно позначається на зростанні

стрибків 90°-них доменних стінок під час перемагнечення таких матеріалів, а

отже зростає активність МАЕ (криві 3, 4 рис. 4.10).

Отже, за результатами експериментальних досліджень встановлено, що

стрибкоподібний рух не 90°-них доменних стінок під час перемагнечування феро-

магнетних матеріалів суттєво залежить від мікроструктури, а відтак і впливає на

генеровану при цьому МАЕ. Факторами, що утруднюють рухливість 90°-них

доменних стінок є: дрібнодисперсність мікроструктури, наявність границь зерен,

карбідів, структур гартування, неметалевих включень, залишкових напружень

тощо. Таким чином, зростання у сталі концентрації вуглецю призводить до знач-

них змін структури, які знижують активність МАЕ.

Відпал маловуглецевої сталі сприяє зростанню амплітуд МАЕ за рахунок

укрупнення феритних зерен та коагуляції включень перліту. За перемагнечування

гартованої сталі 65Г активність МАЕ є мінімальною, що пов’язано з наявністю в
