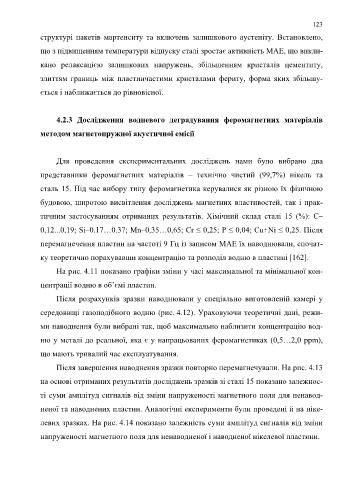

Page 123 - РОЗДІЛ 1

123

структурі пакетів мартенситу та включень залишкового аустеніту. Встановлено,

що з підвищенням температури відпуску сталі зростає активність МАЕ, що викли-

кано релаксацією залишкових напружень, збільшенням кристалів цементиту,

злиттям границь між пластинчастими кристалами фериту, форма яких збільшу-

ється і наближається до рівновісної.

4.2.3 Дослідження водневого деградування феромагнетних матеріалів

методом магнетопружної акустичної емісії

Для проведення експериментальних досліджень нами було вибрано два

представники феромагнетних матеріалів – технічно чистий (99,7%) нікель та

сталь 15. Під час вибору типу феромагнетика керувалися як різною їх фізичною

будовою, широтою висвітлення досліджень магнетних властивостей, так і прак-

тичним застосуванням отриманих результатів. Хімічний склад сталі 15 (%): С–

0,12...0,19; Si–0.17…0.37; Mn–0,35…0,65; Cr ≤ 0,25; P ≤ 0,04; Cu+Ni ≤ 0,25. Після

перемагнечення пластин на частоті 9 Гц із записом МАЕ їх наводнювали, спочат-

ку теоретично порахувавши концентрацію та розподіл водню в пластині [162].
На рис. 4.11 показано графіки зміни у часі максимальної та мінімальної кон-

центрації водню в об’ємі пластин.
Після розрахунків зразки наводнювали у спеціально виготовленій камері у

середовищі газоподібного водню (рис. 4.12). Ураховуючи теоретичні дані, режи-
ми наводнення були вибрані так, щоб максимально наблизити концентрацію вод-

ню у металі до реальної, яка є у напрацьованих феромагнетиках (0,5…2,0 ppm),

що мають тривалий час експлуатування.

Після завершення наводнення зразки повторно перемагнечували. На рис. 4.13

на основі отриманих результатів досліджень зразків зі сталі 15 показано залежнос-

ті суми амплітуд сигналів від зміни напруженості магнетного поля для ненавод-

неної та наводнених пластин. Аналогічні експерименти були проведені й на ніке-

левих зразках. На рис. 4.14 показано залежність суми амплітуд сигналів від зміни

напруженості магнетного поля для ненаводненої і наводненої нікелевої пластини.
