Page 117 - РОЗДІЛ 1

117

50 мкм

100 мкм

а б

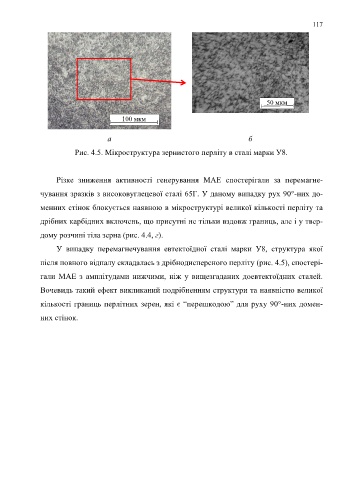

Рис. 4.5. Мікроструктура зернистого перліту в сталі марки У8.

Різке зниження активності генерування МАЕ спостерігали за перемагне-

чування зразків з високовуглецевої сталі 65Г. У даному випадку рух 90°-них до-
менних стінок блокується наявною в мікроструктурі великої кількості перліту та

дрібних карбідних включень, що присутні не тільки вздовж границь, але і у твер-
дому розчині тіла зерна (рис. 4.4, г).

У випадку перемагнечування евтектоїдної сталі марки У8, структура якої

після повного відпалу складалась з дрібнодисперсного перліту (рис. 4.5), спостері-

гали МАЕ з амплітудами нижчими, ніж у вищезгаданих доевтектоїдних сталей.

Вочевидь такий ефект викликаний подрібненням структури та наявністю великої

кількості границь перлітних зерен, які є “перешкодою” для руху 90°-них домен-

них стінок.
