Page 137 - Dys

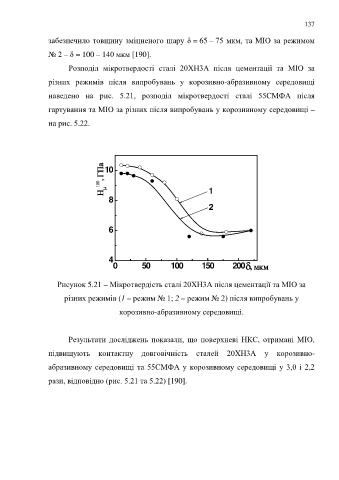

137

забезпечило товщину зміцненого шару δ = 65 – 75 мкм, та МІО за режимом

№ 2 – δ = 100 – 140 мкм [190].

Розподіл мікротвердості сталі 20ХН3А після цементації та МІО за

різних режимів після випробувань у корозивно-абразивному середовищі

наведено на рис. 5.21, розподіл мікротвердості сталі 55СМФА після

гартування та МІО за різних після випробувань у корозивному середовищі –

на рис. 5.22.

100 , ГПа 10

H µ 1
8
2

6

4
0 50 100 150 200δ, мкм

Рисунок 5.21 – Мікротвердість сталі 20ХН3А після цементації та МІО за

різних режимів (1 – режим № 1; 2 – режим № 2) після випробувань у

корозивно-абразивному середовищі.

Результати досліджень показали, що поверхневі НКС, отримані МІО,

підвищують контактну довговічність сталей 20ХН3А у корозивно-

абразивному середовищі та 55СМФА у корозивному середовищі у 3,0 і 2,2

рази, відповідно (рис. 5.21 та 5.22) [190].
