Page 142 - Dys

142

75 мкм контактна довговічність сталей 20ХН3А та 55СМФА підвищується в

1,4 – 1,6 рази, а за 100 – 140 мкм – у 2,2 рази (рис. 5.27).

N, млн. циклів 2,5

2,0

1,5

1,0

0,5

0,0
1 2 3 1 2 3

20XH3A 55CMФА

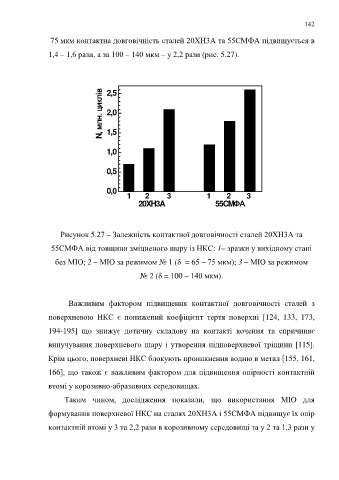

Рисунок 5.27 – Залежність контактної довговічності сталей 20ХН3А та

55СМФА від товщини зміцненого шару із НКС: 1– зразки у вихідному стані

без МІО; 2 – МІО за режимом № 1 (δ = 65 – 75 мкм); 3 – МІО за режимом

№ 2 (δ = 100 – 140 мкм).

Важливим фактором підвищення контактної довговічності сталей з

поверхневою НКС є понижений коефіцієнт тертя поверхні [124, 133, 173,

194-195] що знижує дотичну складову на контакті кочення та спричиняє

випучування поверхневого шару і утворення підповерхневої тріщини [115].

Крім цього, поверхневі НКС блокують проникнення водню в метал [155, 161,

166], що також є важливим фактором для підвищення опірності контактній

втомі у корозивно-абразивних середовищах.

Таким чином, дослідження показали, що використання МІО для

формування поверхневої НКС на сталях 20ХН3А і 55СМФА підвищує їх опір
контактній втомі у 3 та 2,2 рази в корозивному середовищі та у 2 та 1,3 рази у
