Page 140 - Dys

140

абразиву джерел зародження мікротріщин на поверхні. З цієї ж причини

контактна довговічність незміцнених зразків у корозивно-абразивному

середовищі у два рази вища, ніж в корозивному. Очевидно, з цих же причин

початковий етап руйнування поверхневого шару з НКС шляхом зародження

тріщини у воді починається з поверхні, тоді як у водно-абразивному

середовищі тріщина зароджується під поверхневим шаром (рис. 5.23) [190].

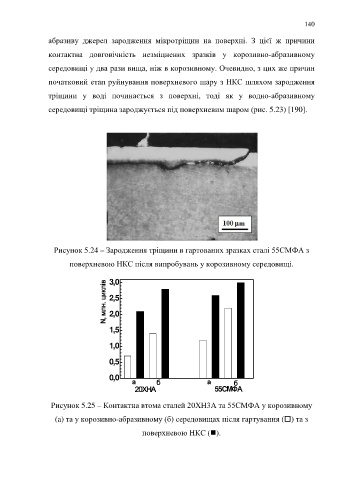

Рисунок 5.24 – Зародження тріщини в гартованих зразках сталі 55СМФА з

поверхневою НКС після випробувань у корозивному середовищі.

3,0
N, млн. циклів 2,5

2,0

1,5

1,0

0,5

0,0
a б a б
20ХНА 55CMФА

Рисунок 5.25 – Контактна втома сталей 20ХН3А та 55СМФА у корозивному

(a) та у корозивно-абразивному (б) середовищах після гартування () та з

поверхневою НКС ().
