Page 134 - Dys

134

Поверхневий шар НКС суттєво підвищує контактну довговічність сталі

60Х2М у корозивному середовищі: гартування та відпуск за Т = 450 °С

6
забезпечує контактну довговічність 1,14∙10 циклів, тоді як додаткова МІО
6
підвищує її у 4 рази (до 4,08⋅10 циклів).

Таблиця 5.4. Контактна довговічність сталі 60Х2М (циклів до появи

пошкоджень в зоні контакту) у водогінній воді

Зразок Шліфування (Ш) МІО МІО + Р

4
4
4
Вихідний стан 24∙10 45,8∙10 60∙10
4
4
Гартування + відпуск 450°С 114∙10 408∙10 –

Обкатування зразків роликами після МІО (МІО+Р) додатково підвищує

їх довговічність у середньому на 30% внаслідок підвищення залишкових

напружень стиску та збільшення глибини їх залягання. На рис. 5.19

представлено криві розподілу залишкових напружень стиску на зразку після

МІО (крива 1) та МІО+Р (крива 2). Додаткове обкатування роликами

підвищує величину залишкових напружень стиску, а також глибину їх

залягання, що є одним з важливих факторів при визначенні контактної

довговічності [144].

0,0

σ зал. , ГПа -0,5 1

-1,0 2

-1,5

0 200 400 600 800 δ, мкм

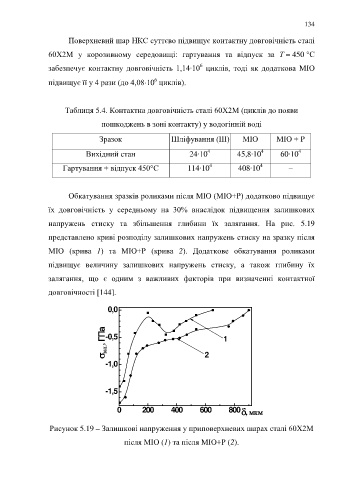

Рисунок 5.19 – Залишкові напруження у приповерхневих шарах сталі 60Х2М

після МІО (1) та після МІО+Р (2).
