Page 141 - Dys

141

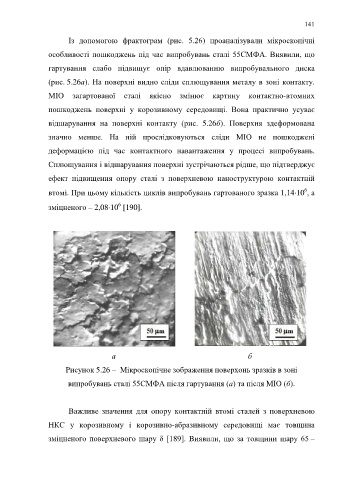

Із допомогою фрактограм (рис. 5.26) проаналізували мікроскопічні

особливості пошкоджень під час випробувань сталі 55СМФА. Виявили, що

гартування слабо підвищує опір вдавлюванню випробувального диска

(рис. 5.26а). На поверхні видно сліди сплющування металу в зоні контакту.

МІО загартованої сталі якісно змінює картину контактно-втомних

пошкоджень поверхні у корозивному середовищі. Вона практично усуває

відшарування на поверхні контакту (рис. 5.26б). Поверхня здеформована

значно менше. На ній прослідковуються сліди МІО не пошкоджені

деформацією під час контактного навантаження у процесі випробувань.

Сплющування і відшарування поверхні зустрічаються рідше, що підтверджує

ефект підвищення опору сталі з поверхневою наноструктурою контактній

6
втомі. При цьому кількість циклів випробувань гартованого зразка 1,14⋅10 , а
6
зміцненого – 2,08⋅10 [190].

а б

Рисунок 5.26 – Мікроскопічне зображення поверхонь зразків в зоні

випробувань сталі 55СМФА після гартування (a) та після МІО (б).

Важливе значення для опору контактній втомі сталей з поверхневою

НКС у корозивному і корозивно-абразивному середовищі має товщина

зміцненого поверхневого шару δ [189]. Виявили, що за товщини шару 65 –
